商品の詳細:
|
| Application: | Powder | Suit for capsule size: | 00#-5#and safety capsule A-E |
|---|---|---|---|
| Weight: | 1500kg | Dimension: | 1100×120×2000mm |
| Power supply: | 380/220V 50Hz | Total power: | 8KW |
| Key Word: | Capsule Filling Machine Automatic Capsule Filling Machine | ||
| ハイライト: | PLC制御カプセル充填機自動、150000カプセル/時間カプセル充填機、50Hzカプセル充填機,150000 Capsules/hour Capsule Filling Machine,50Hz Capsule Filling Machine |
||

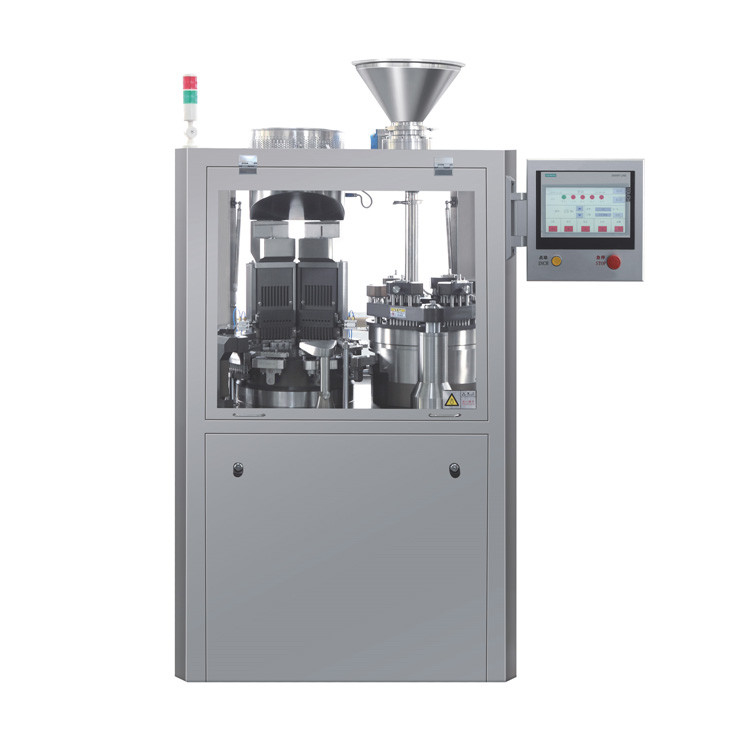

カプセル充填機の製品説明
当社が製造するSED-2500J-B自動カプセル充填機は、何度も革新と改良を重ねた結果生まれた、第三世代の革新的な製品です。
この新製品は、高度な技術と完璧な構成を備えています。国内の同型カプセル充填機のすべての機能と効果を網羅しているだけでなく、5つの革新的な特徴があり、そのうち3つは2016年5月11日に中華人民共和国国家知的財産局から実用新案特許証明書を発行されました。
性能と品質が国内業界でトップレベルに達している革新的なNJP-1200C自動カプセル充填機は、浙江省包装機械製品品質検査センターの検査に合格しました。
カプセル充填機の製品パラメータ
| モデル: |
SED-2500J-B |
| 容量: |
150,000カプセル/時間 |
| 適合機種: | カプセルサイズ#00～5
安全カプセルA-E |
| 電源: | 380V 50Hz（お客様の要件に応じて変更可能） |
| 消費電力: |
8KW |
| 騒音基準: | ≤75dB(A) |
| 重量: |
1500kg |
| 外形寸法: |
1100×120×2000mm |
カプセル充填機の動作原理
自動カプセル充填機の動作原理は、カプセルの移動と薬の充填の2つの部分に分けられます。
1. カプセルの移動
断続的なカプセル充填機の充填プロセス中、カプセルの移動はインデックスボックスによって断続的かつ非連続的に回転します。カプセルの充填量は、主に計量ディスクホールの容量によって決定されます。中空カプセルはカプセルホッパーにあり、メインボードが上下に移動し、カプセルは自重でカプセルガイド溝に入り、水平フォークと垂直プラグがカプセルキャップを上向きに、
カプセル本体を下向きにして、上部および下部モジュールに入れます。カプセル本体とカプセルキャップは、デバイスの作用により分離され、その後、モジュールは粉末充填ステーションに入ります。
2. 薬の充填
粉末保持リング内のセンサーが、その上のスクリュー供給ロッドを制御し、薬が継続的に追加され、粉末保持リング内の粉末の高さが一定になります。位置で、薬柱をカプセル本体に押し込みます。その後、
カプセル拒否、カプセルロック、完成したカプセル排出、モジュールクリーニングステーションに順番に入り、新しいラウンドのステーションサイクルに入り、サイクルが何度も繰り返されます。
カプセル充填機の主な特徴
1. カプセルの開閉は自動的に制御でき、安全で便利です。
2. インチング制御システムを搭載しており、上部および下部ダイの清掃、積み込み、取り外しが簡単で便利です。
3. ゲート制御セキュリティシステムと機械的故障セキュリティシステムを搭載しており、自動アラームとシャットダウンの機能を提供します。
4. 空のカプセルまたは粉末が不足すると、自動アラームとシャットダウンが作動します。
5. 生産中のカウントおよび表示機能を含むHMIに設計された豊富な機能があり、必要に応じて、生産日、ロット番号、数量などの情報を印刷するためのプリンターと連携できます。
6. カプセル分離室はシールガイドレールによって駆動され、カプセルを広げている間に不良カプセルや粉塵が室内に侵入するのを防ぎ、操作の安定性を確保します。
7. カプセル吸収、押し込み、ロック、および不良カプセル拒否のシャフトはすべて2層のシーリングリングで密閉されており、最初のシーリングは潤滑の損失を防ぐためにニトリルブタジエンゴム（NBR）を採用し、2番目のシーリングは粉末がベアリングに入るのを防ぐために輸入シリコーンゴムシーリングリング（SIL）を使用しており、粉末漏れによるベアリングの損傷やシャフトの詰まりの問題を効果的に解決しています。
8. 高精度完全密閉型ターンテーブルの2つの水平シャフトは、PTFEオイルフリーベアリングを採用しており、粉末がターンテーブルの内部に入るのを防ぐために輸入シリコーンゴムシーリングリング（SIL）で密閉されており、ターンテーブルの走行精度を確保し、永久的なメンテナンスと潤滑の追加を必要としません。
9. 平面カムは、2つの軸が別々に走行するダブルレールのモードで走行しています。操作精度を向上させると同時に、下部ダイと投与ディスクの衝突の可能性を排除できます。
10. 高精度カムスプリッターは、ドイツのZeissの光学分割ヘッドを使用しています。分割スピンドルはCNCで一度に機械加工されており、機械が高速で走行している間、ターンテーブルと投与ディスクの正確な分割を保証し、充填の精度を確保しています。カムスプリッターのより高い精度は、機械のより長い耐用年数も提供します。
11. 操作カムはすべて20crmoti浸炭焼入れ処理で処理され、その後CNC研削盤で一度に機械加工されており、カムの精度と均一性を確保し、より長い耐用年数を提供しています。
カプセル充填機の製品ショー
カプセル充填機の用途
