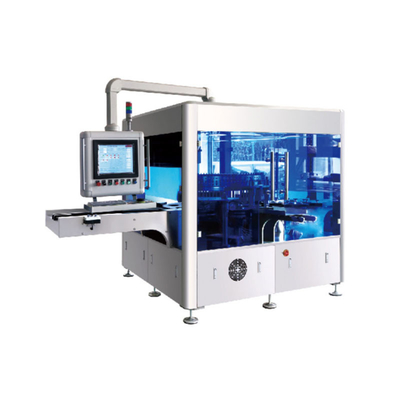

製品概要 アンプル検査機
The automatic light inspection machine uses machine vision technology and automatic control principles to make the inspected products rotate at a high speed and brake instantaneously through mechanical methods検査対象製品の画像を取得するために,特別な光源システムと超高速の高度な産業カメラを使用します.画像処理アルゴリズムのソフトウェアシステムで自動制御システムのアクチュエータによって,検出された不合格な製品が拒絶されます.
このシリーズの機器は主に以下の部品で構成されています.
主要な構成要素:
1) ボトル給餌部分:検査対象の製品は,ボトル給餌コンベアベルトからボトル給餌ダイヤルに移動し,その後,検査回転テーブルに移動します.
2) 検査部分: 検査対象製品は高速に回転し,複数の特殊光源によって検査され,処理システムによって比較および識別のための複数の画像を形成します..
3) ボトルの放出部分: 検査後,放出ダイヤルは,ベルヌーリ原理を用いて,合格品と合格品でない製品をそれぞれ採取トレイに導きます.
精密に配置された検査対象製品は,コンベアベルトの作用下で 順序よく,スムーズに 配送のスターホイールに入ります.検査プレートに入るためにそれらを駆動検査される製品は,連続的に回転するボトルホルダーで高速に回転し,連続的に複数の検査ステーションを通過します. 検査線に入る前に,高速回転型製品は,特別特許制動装置の作用で即座にブレーキされます.検査対象の製品は光電気検査区域に入ります 光源が製品に照らされます工業カメラは高速で製品に写真を撮ります処理システムに比較,分析,判断するための複数の画像を形成します.その後,検査後に製品が放出ダイヤルに移されます.排放螺栓と排放メカニズムを順次拒否メカニズムは,合格ボトルと不合格ボトルを,それぞれ合格製品トレイと不合格製品トレイに送ります.
この系列の光検査機は 高解像度の産業用カメラを使って 検査された製品を数十倍拡大します手動照明検査よりもはるかに高い検査精度です機械全体がモーションコントローラーによって制御され,対応する検出,制御,故障アラームがあります.通信インターフェースが予約されています.高級経営陣が遠隔モニタリングに 情報技術を使うことを容易にする強力なソフトウェア機能により,パラメータ設定,修正,機能拡張がより便利になります.
この系列の光検査機は,口腔液中のガラス粉々,アルミ粉々,ゴム粉々,毛,その他の異物体,不合格製品の正確な除去を保証する手動照明検査と比較して,検査速度と精度を大幅に改善し,手動検査の不安定性を回避し,高品質の製品の検査を実現します.検査方法と基準はバランスと統一されています人材を解放する. 労働力も,労働力も解放される.価格の優位性により,このシリーズの製品が経済的,社会的恩恵を受けています.市場見通しも広い.
主な利点
- 私たちは自動光検査機 (線形自動,回転自動) と半自動光検査機の生産に専門です.
- 私たちのソフトウェアは独立した知的財産権を持っています.
- ボトル蓋とボトルヘッドは3つのカメラで検査されますので 検査効果ははるかに優れています不合格のボトルヘッドのボトルは,ボトルヘッドの裂け目による検査回転台のボトル破裂を防ぐために拒否されます.検査に影響を与える.
- メニュー階層システムでは,管理者だけがパラメータを設定し修正することができ,操作者による誤操作やパラメータの修正の可能性を回避します.
- 無資格の製品の画像は保存され,プロセスの改善のために問題を分析するのに便利です. オンライン検査画像再生の機能があります.オンラインモニタリングに便利です.
- 検査パラメータは自由に設定され,顧客の要求に応じて保存できます.
- 輸入されたサーボモーターは,機器の動作の精度を保証するために駆動力として使用されます.
- 遠心ベルトは有名なブランドを採用し,耐磨性が高い.
- 操作インターフェースは,各カメラの動作状態を効果的に表示し,製品検査の安全性を保証します.
- 電動制御システムはオムロンモーションコントローラを採用し,各モーターは独立して正確に出力し,動きの位置は逸脱なく正確です.これは,光電気センサーを通して信号を起動する伝統的なPLCによって引き起こされる信号の詰め込みと遅延を効果的に回避します, 追跡速度とミリ秒レベルの偏差がなく,カメラで撮影された画像の一貫性を実現するこれにより,検査効果と機器の安定性が大きく改善されます.
- 機械の故障情報フィードバックを設定できます.
- 予約された通信インターフェースは,遠隔断損診断を容易にする.
- 遠心分離器のボトルホルダーは高強度合金材料で作られており,通常の動作から2年以内に交換する必要はありません. これにより使用と保守コストが大幅に削減できます.
- 光源の照明,カメラの状態,遠心ボトル回転状態がリアルタイムで監視されます. 障害情報はリアルタイムで制御パネルに表示できます.そして同時にマシンを停止するためにアラームが起動します.
- 機械の高度は普通の女性操作者に完全に適しています
製品アムプル検査装置のパラメータ
| 適用する |
1〜20ml のアンプル |
| 検査項目 |
液体中の目に見える外物 (ガラス粉々,金属粉々,毛,繊維,白い斑点,白いブロックなど),満たす体積,外見 |
| 検査速度 |
400 ボトル/分 (例えば 2ml のアンプル) |
| 決議 |
≥40μm |
| 騒音 |
≤75dB |
| パワー |
9KW |
| 電圧 |
AC 380V 50Hz |
| 純重量 |
3300kg |
| サイズ |
3400×2000×2300mm (L × W × H) |
| 作業台の高さ |
930mm |
主要な特徴
- トランスミッション部品,イメージングシステム,制御システムは 安定した性能で 外国ブランドを採用しています
- 瓶の給水と放出は星輪バーヌーリ原理を用いており,瓶の破裂率は低い.
- 画像分析ソフトウェアは繰り返し最適化され,テストされ,重複性が良し,信頼性が高い.
- 3チャネル検査で 検査の見逃し率は低い
- パラメータ設定は簡単で,ユーザーは短い訓練後にマシンを操作できます.
- 50種類以上の仕様やパラメータが保存できます
- リモート診断を実現できる通信インターフェースを備えています
- 検査の感度は,顧客のニーズに応じて調整できます.
- 継続的に最適化されたソフトウェアシステム,フレンドリーな操作インターフェース.
- 検査の感度とパラメータは,ユーザーのニーズを満たすために簡単に設定できます.
- 機械全体の平均ボトル破裂率は0.02%未満です.
- 通信インターフェイスは,遠隔監視を実現し,無料の遠隔オンライン技術サービスを提供するために予約されています.
- 合格していない製品の画像は保存され,利用者が統計やプロセス調整を行うためにオンラインでアクセスできます.
- 動作状態の自動監視システム (重要な操作ポイントが故障すると,機械は自動的にアラームを鳴らします)
- 装置の操作は,製品照明検査効率のニーズを満たすだけでなく,照明検査後の製品品質も保証しなければなりません.検査速度と機材の感度は,ユーザーのニーズに応じて一定の範囲内で調整できます..
- 入力:ボトルが上流設備または回転台で積もった後,この機械は,上流設備または回転台と完全に自動で安定的に接続できます.製品に物理的な損傷を及ぼさない.
- ボトルが積もった後,機械は自動的にコンベアベルトまたは他の手段でボトルを軽量検査のために移動します.自動コンベアプロセスは安定してスムーズです.圧縮を最小限に抑えるように設計されています輸送設備は,簡単に解体し,組み立て,交換,保守,清掃することができます. 輸送設備は,簡単に移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,移動し,
- 検体検査:検体検査の前に検体を完全に回転させ,外物体を懸垂し移動させ,外物体を比較的集中させ,検出が容易になります.また,不適格な詰め物体も検出できます..
- 異なるステーションで異なる異物体が検出され,各ステーションの速度は個別に調整できます.
- 検査過程で,欠陥のある製品と合格した製品を自動的に分離できます.
- knapp (品質因子法) の試験の効率比は1より大きい.
- 人と機械のバッチ検査の比較で 機器のデータは 手動検査よりも優れています
- 制御システム: 機器はPLC自動制御システムを採用し,3段階のパスワード保護プログラムがあり,パラメータが任意に修正されないようにします.設定されたパラメータに従って自動的に実行することができます.機器のモデル,機器番号,製品名,バッチ番号,生産日,運用開始日/時間,終了時間,オペレーターを含む製品情報を入力して保存できます.詰め込み,放出されたボトルの数廃棄物の数と分類を記録し保存することができます.
- 模具の交換: 模具の変更により,機器は異なる仕様の製品に適応できます.模具の交換は簡単で迅速で,正確に調整できます.異なる仕様の模具がはっきりとマークされ,区別されます.
- 検証され,効果のある光検査プロセス手順を備えている.
- 操作と保守が簡単で,誤りや交差汚染を防ぐことができます.
- 警告が発生する際のプロセスデータは,動作データとして保存され,印刷されます.
- 自動ストレージ機能により,1ヶ月間システムデータを保存し,期待される連続動作プロセス中に頻繁な動作データを自動的に選択し記録することができます.各処理段階の時間は,動作データとして自動的に蓄積されます.データを輸出したり 印刷したりできます
- 装置を起動すると,日付/時間,製品情報などを設定して記録できます.
- 機器の動作パラメータは,機器の様々なパラメータと動作条件を継続的に記録することができます.
